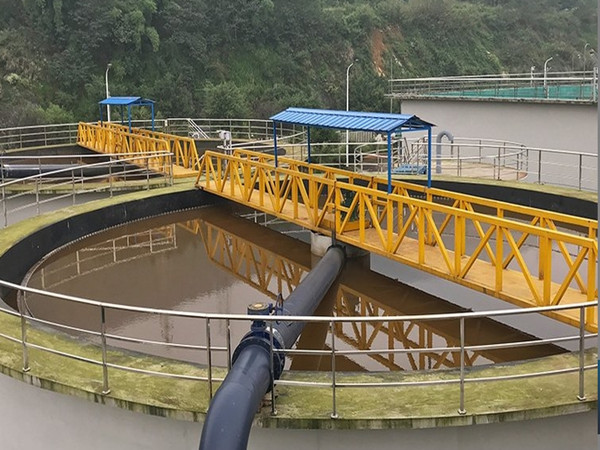

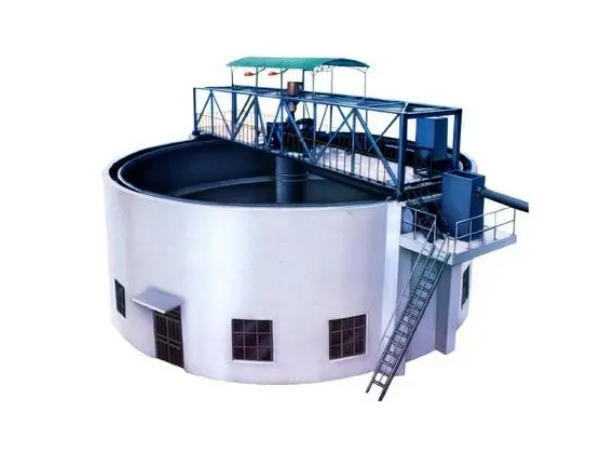

哈密全桥式周边传动浓缩机技术解析
全桥式周边传动浓缩机是专为哈密及新疆地区高寒、多粉尘工况设计的固液分离设备，适用于矿山尾矿、煤炭洗选废水、工业污泥的浓缩与脱水。以下是其核心技术参数、结构特点及本地化应用方案：

设备型号与适用场景

1. 典型型号

   • 小型：NT-30（直径30m，处理量1000-1500t/d）。

   • 中型：NT-50（直径50m，处理量3000-5000t/d）。

   • 大型：NT-100（直径100m，处理量10000-15000t/d）。

2. 适用场景

   • 金属矿尾矿浓缩：如哈密铁矿尾矿（浓度20%→60%）。

   • 煤炭洗选废水处理：如乌鲁木齐洗煤厂煤泥脱水（浓度15%→50%）。

   • 工业污泥浓缩：如化工废水污泥减量化处理。




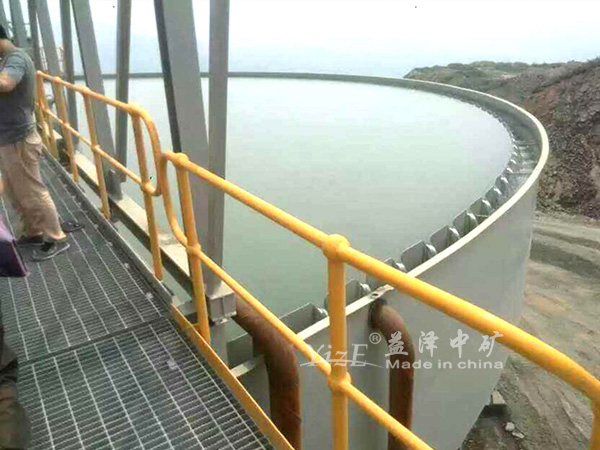

核心结构组成

1. 浓缩池

   • 材质：池体采用Q235B钢板焊接（厚度10-16mm），内壁涂环氧煤沥青防腐层。

   • 结构：

     • 池底坡度1:10，中心设排料锥斗（角度≥60°）。

     • 池顶设环形走道（宽度≥1.2m），护栏高度≥1.1m。

2. 传动装置

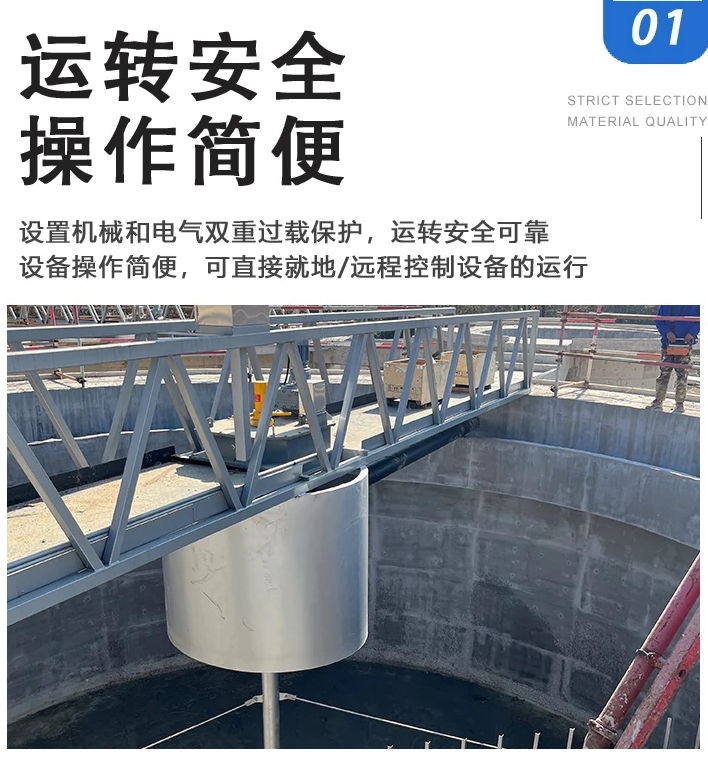

   • 驱动方式：全桥式周边传动（单点驱动或双点驱动）。

   • 电机：防爆型（Ex d IIB T4），功率7.5-30kW，绝缘等级F（耐温155℃）。

   • 减速器：硬齿面齿轮（20CrMnTi渗碳淬火），传动效率≥96%。

   • 回转支撑：大型滚柱轴承（直径2-5m），承载能力≥500吨。




3. 耙架系统

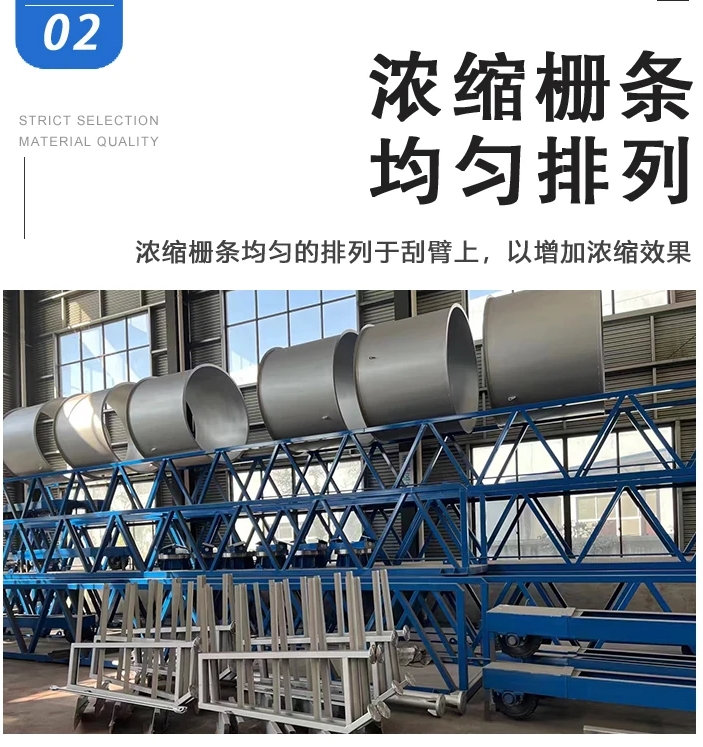

   • 耙架结构：桁架式（材质Q345B），刮板间距500-800mm。

   • 刮板材质：聚氨酯（厚度≥15mm）或橡胶（硬度 Shore A 70-80）。

   • 提耙装置：液压自动提耙（行程≥500mm），过载保护系数1.2-1.5。

4. 辅助系统

   • 进料系统：中心进料筒（直径800-1200mm），内衬耐磨陶瓷（厚度≥5mm）。

   • 排料系统：底流泵（流量50-500m³/h），变频控制排料浓度。

   • 控制系统：PLC集中控制，实时监测扭矩、浓度、流量等参数。

技术参数（以NT-50为例）

哈密工况适配设计

1. 耐低温强化

   • 材料选择：耙架、刮板采用低温冲击韧性≥27J（-40℃）的合金钢。

   • 润滑优化：减速器换用L-CKD 220低温齿轮油，轴承使用二硫化钼润滑脂。

2. 防尘与防腐

   • 密封设计：传动齿轮箱采用三重迷宫密封，防止沙尘侵入。

   • 防腐涂层：池体内壁涂环氧煤沥青（厚度≥200μm），外壁涂耐候型聚氨酯漆。

3. 耐磨强化

   • 刮板耐磨：聚氨酯刮板表面镶嵌陶瓷块（厚度≥3mm），寿命提升50%。

   • 进料筒耐磨：内衬氧化铝陶瓷（厚度≥5mm），适应高硬度尾矿浆。




安装与调试

1. 安装步骤

   • 基础施工：地基承载力≥150kPa，池底坡度误差≤0.5%。

   • 池体拼装：分段焊接（焊缝超声波探伤），池顶水平度≤3mm/m。

   • 耙架安装：桁架分段吊装，刮板与池底间隙调整至20-30mm。

2. 调试要点

   • 空载试车：点动启动，检查耙架旋转是否平稳，无异响。

   • 负载试车：逐步加载至额定负荷，监测电机电流（波动≤10%），轴承温度≤75℃。




维护与故障处理

1. 日常维护

   • 每日检查：耙架螺栓紧固情况、润滑点油位、刮板磨损。

   • 每周维护：清理池体积料，检查密封条是否老化。

2. 常见故障处理
   | 故障现象 | 原因分析 | 解决方案 |
   |-------------------|-------------------------|---------------------------|
   | 耙架过载 | 底流泵堵塞或浓度过高 | 清理泵体，提高排料频率 |
   | 传动轴异响 | 轴承润滑不良或磨损 | 更换低温润滑脂，检查轴承 |
   | 池体漏料 | 密封条老化或池体变形 | 更换密封条，校正池体 |
   | 电机跳闸 | 过载或电压不稳 | 检查物料流量，调整负荷 |
